WEIZHONG VISION視覺檢測激光

                 打標視覺系統V1.0

•

•               工作流程：

•                                               1. 打開視覺軟件 ，開機軸先回原點，軟件右下角提示機器已經準備好；

•                                               2. 打開已做好的模板文件，軟件參數自動調用：曝光度、工作模式、工作路徑等；

•               3. 鼠標單擊軟件開始按鈕或腳踩腳踏開關即可自動循環工作；

•               4. 暫停按鈕：當前工位暫停工作；

•               5. 停止按鈕：停止所有工作位，回工作起點后才能繼續視覺定位加工

•               6. 軟件開啟報警功能后，在狀態欄里能顏色區分工作區域：

•                 已正常加工——綠色，未加工——灰色，異常（漏打、缸料）——紅色。

•

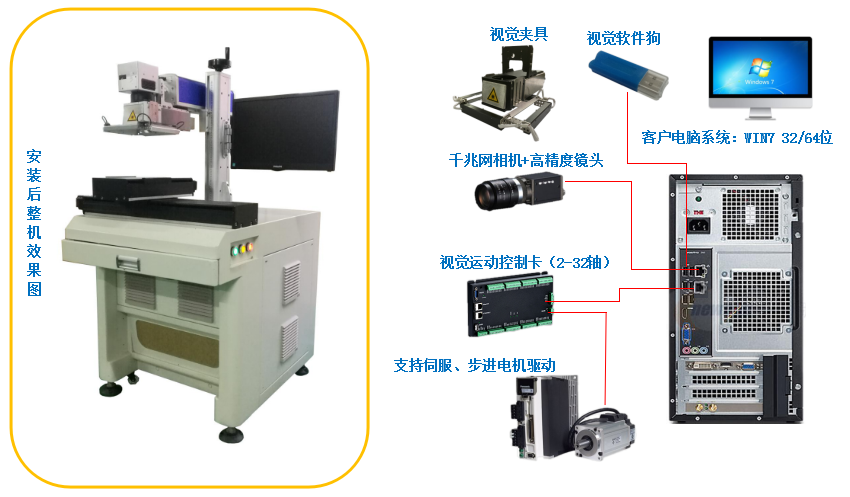

•                          電腦要求：                                             視覺系統配置：

•                         1. WIN7 32/64位系統                             1. 千兆網絡相機

•                         2. 運行內存4G及以上                               2. 配套視覺夾具

•                         3. 硬盤120G及以上                                  3. 專用運動控制卡

•                         4. 雙網絡接口                                           4. 訂制化視覺軟件

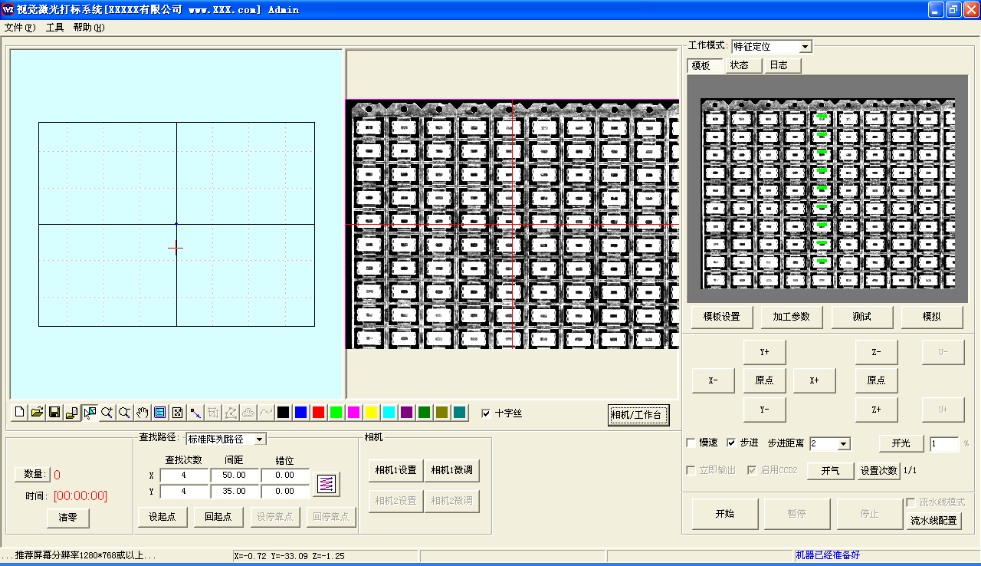

                           WEIZHONG VISION 主界面展示

WEIZHONG VISION 視覺XY軸設置

	移動軸參數配置： 1. 工作幅面任意設定 2. 可編輯肪沖方向 可調整工作軸速度（軸偏移、跳轉速度、空程速度，回原點速等）		工作狀態顯示： 實時顯示工作位狀態，正常工作為綠色提示，如有異常，該工作位紅色提示，并停機，可以報警提示操作員及時處理
	標準路徑： 1. 設置固定工作距離的路徑，步距自定義工作路徑起點及起終點設置		1.手動點擊原點，移動軸自動復位（如需打開件軟自動復位，請?jiān)谝苿?dòng)軸參數里設置
	自定義路徑 1. 實時圖像顯示，任意指定工作位路徑 2. 每個工作位的設定可單獨指定打標加工內容 3.工作位及加工容排序可以任意修改大范圍視覺拼接		開機步驟： 開機回原點（右下角藍字提示：機器已經準備了）——打開視覺模版——模片定的參數：功率、工作模式、靚度自動導入，一鍵開始自動循環生產

WEIZHONG VISION 視覺相機標定

	視覺參數設置： 1.視覺工作模式 2. 相機配置 圖像顯示參數設定		設置模版檢測精度， 特征查找編輯
	相機配置里——進入后可調整圖像角度 （0/90/180度）		十字絲偏移標定： 初步校正的基礎上，再次校正相機與激光的中心偏移做貨過程中，需要更換其它 產品，在調整激光焦距后， 再次相機偏移標定，校正后 可正常使用
	可增加多個相機，每增加多一個相機，電腦需增加一個網絡接口		相機曝光工，對比度調節

       WEIZHONG VISION 模板界面功能

	導入：支持：PLT、AI、Cad 或數據庫等多種格式 導出：新建的視覺模版參數 可導出到其它軟件使用 選擇加工： 放大：模版圖像放大 縮?。耗０鎴D像縮大 拖動：拖動圖像 全屏顯示：全屏顯示模片圖像		設置模版檢測精度， 特征查找編輯
	加工內容編輯： 圓形：圓形及橢圓形編輯 矩形：方形圖形編輯 單線條： 創建文本（包括普通文本，特殊文本） 二維碼：可自行編輯二維碼或 導入已有二維碼數據 編輯文本：新增或?qū)氲奈谋揪庉?/span> 轉換為曲線：圖形或字體等轉換曲線		加工數據： 可編輯加工參數的順序， 如有升降軸， 可調試每個加工參數的獨立高度
	加工內容編輯： 合并線,  光滑調節, 尺寸縮放, 測量工具, 數據檢查,  導出圖像,  圖像拼接		導入EZAD文件，并在線編輯內容
